三菱電機 FX3S-14MR ES MELSEC-Fシリーズ シーケンサ本体 (AC電源・DC入力) NN
11871円
三菱電機 FX3S-14MR ES MELSEC-Fシリーズ シーケンサ本体 (AC電源・DC入力) NN
AC電源・DC入力タイプ
入力：8点 DC24V シンク/ソース
出力：6点 リレー
●通信やアナログの増設やコストを考えるなら
●FX1Sとの互換性を保ちながら、FX3シリーズの性能を搭載
●アナログやEthernet、MODBUS(R)などが接続可能
電源仕様
| 定格電圧 |
AC100〜240V |
| 電圧許容範囲 |
AC85〜264V |
| 定格周波数 |
50/60Hz |
| 許容瞬時停電時間 |
10ms以下の瞬時停電に対し動作を継続します。 |
| 電源ヒューズ |
250V 1A |
| 突入電流 |
最大15A 5ms以下/AC100V、最大28A 5ms以下/AC200V |
| 消費電力 |
19W 基本ユニットに接続できる最大の構成の場合で、
DC24Vサービス電源をすべて使用した時の値です。
また、入力電流分(1点あたり7mAまたは5mA)も含みます。 |
| DC24Vサービス電源 |
400mA
入力仕様
| 入力点数 |
8点 |
| 入力接続形状 |
固定式端子台(M3ネジ) |
| 入力形式 |
シンク/ソース |
| 入力信号電圧 |
DC24V±10%
出力仕様
| 出力点数 |
6点 |
| 出力接続形状 |
固定式端子台(M3ネジ) |
| 出力種別/形式 |
リレー出力
性能仕様
| 性能仕様 |
演算制御方式 |
ストアードプログラム繰返し演算方式、割込み命令あり |
| 入出力制御方式 |
一括処理方式(END命令実行時)、入出力リフレッシュ命令，パルスキャッチ機能あり |
| プログラム言語 |
リレーシンボル方式＋ステップラダー方式(SFC表現可) |
| プログラムメモリ |
最大メモリ容量 |
16000ステップ コメント，ファイルレジスタを含め16000ステップ |
| 内蔵メモリ容量・形式 |
16000ステップEEPROM(メモリバックアップ不要) |
| メモリカセット(メモリボード) |
FX3G-EEPROM-32L接続可能(32000ステップEEPROM)
FX3Sシリーズは、16000ステップまで使用可（プログラム容量は4000ステップ） |
| RUN中書込み機能 |
あり(シーケンサRUN中にプログラムの変更可) |
| 保護機能 |
キーワード保護機能/カスタマーキーワード機能あり |
| リアルタイムクロック |
時計機能 |
内蔵
1980〜2079年(うるう年補正あり)西暦2桁/4桁切換可，月差±45秒（25℃）
※時計機能についてのご注意
内蔵されている時計の現在時刻は大容量コンデンサ(内蔵)でバックアップされています。
大容量コンデンサ(内蔵)は、通電時間30分で満充電となり、10日間現在値を保持します。 |
| 命令の種類 |
基本命令 |
・シーケンス命令：29個
・ステップラダー命令：2個 |
| 応用命令 |
応用命令：116種 |
| 演算処理速度 |
基本命令 |
0.21μs/命令 |
| 応用命令 |
0.5μs〜数100μs/命令 |
| 入出力点数 |
入力点数 |
16点以下（増設不可） |
| 出力点数 |
14点以下（増設不可） |
| 合計点数 |
30点以下（増設不可） |
| デバイス |
入出力リレー |
[入力リレー]
X000〜X017 16点(8進番号)
[出力リレー]
Y000〜Y015 14点(8進番号) |
| 補助リレー |
[一般用]
M0〜M383 384点
[キープ用(EEPROMキープ)]
M384〜M511 128点
[一般用]
M512〜M1535 1024点
[特殊用]
M8000〜M8511 512点
※キープエリアについてのご注意
キープエリアおよび非キープエリアは固定です。(パラメータで変更は不可)
EEPROMに確実にキープする為には、シーケンサの通電時間が連続5分以上必要です。 |
| ステート |
[キープ用(EEPROMキープ)]
S0〜S9 10点(S0〜S9はイニシャルステート用)
S10〜S127 128点
[一般用]
S128〜S255 128点
※キープエリアについてのご注意
キープエリアおよび非キープエリアは固定です。(パラメータで変更は不可)
EEPROMに確実にキープする為には、シーケンサの通電時間が連続5分以上必要です。 |
| タイマ(オンディレイ) |
[100ms]
T0〜T31 63点(0.1〜3,276.7秒)
[100ms/10ms]
T32〜T62 31点(0.1〜3,276.7秒/0.01〜327.67秒)
M8028をONするとT32〜T62(31点)を10msタイマに変更可
[1ms]
T63〜T127 65点(0.001〜32.767秒)
[1ms積算形]
T128〜T131 4点(0.001〜32.767秒)
[100ms積算形]
T132〜T137 6点(0.1〜3,276.7秒)
[その他]
内蔵アナログボリューム2点をアナログタイマとして使用可能 VR1:D8030，VR2:D8031 2点(0〜255) |
| カウンタ |
[16ビットアップ(一般用)]
C0〜C15 16点(0〜32,767カウント)
[16ビットアップ(EEPROMキープ)]
C16〜C31 16点(0〜32,767カウント)
[32ビットアップ/ダウン]
C200〜C234 35点(-2,147,483,648〜+2,147,483,647カウント)
※キープエリアについてのご注意
キープエリアおよび非キープエリアは固定です。(パラメータで変更は不可)
EEPROMに確実にキープする為には、シーケンサの通電時間が連続5分以上必要です。 |
| 高速カウンタ |
[32ビット高速アップ/ダウン(EEPROMキープ)]
C235〜C255中で最大6点使用可
1相：60kHz，10kHz
2相：30kHz，5kHz
使用される条件により使用できる点数や入力周波数に制限があります。
※キープエリアについてのご注意
キープエリアおよび非キープエリアは固定です。(パラメータで変更は不可)
EEPROMに確実にキープする為には、シーケンサの通電時間が連続5分以上必要です。 |
| データレジスタ(ペア使用で32ビット) |
[16ビット一般用]
D0〜D127 128点
[16ビットキープ用(EEPROMキープ)]
D128〜D255 128点
[16ビット一般用]
D256〜D2999 2744点
[ファイルレジスタ(EEPROMキープ)]
D1000〜D2999 2000点(500点単位でファイルレジスタに設定可)
[16ビット特殊用]
D8000〜D8511 512点
[16ビットインデックス用]
V0〜V7，Z0〜Z7 16点
※キープエリアについてのご注意
キープエリアおよび非キープエリアは固定です。(パラメータで変更は不可)
EEPROMに確実にキープする為には、シーケンサの通電時間が連続5分以上必要です。 |
| ポインタ |
[JUMP，CALL分岐用]
P0〜P255 256点(CJ命令，CALL命令用，P63はENDジャンプ用)
[入力割込み]
Ｉ0〜Ｉ5 6点
[タイマ割込み]
I6〜I8 3点 |
| ネスティング |
[マスタコントロール用]
N0〜N7 8点(MC命令用) |
| 定数 |
10進数(K) |
16ビット：-32,768〜+32,767
32ビット：-2,147,483,648〜+2,147,483,647 |
| 16進数(H) |
16ビット：0〜FFFF
32ビット：0〜FFFFFFFF |
| 実数(E) |
32ビット：-1.0×2128〜-1.0×2-126，0，1.0×2-126〜1.0×2128
小数点表現と指数表現が可能
配送について
 |
このページをスマホ・ケータイで表示する
ログインして「お気に入りリストに追加する」とすぐこのページを表示できます。
|
|
|
|
|
三菱電機 FX3S-14MR ES MELSEC-Fシリーズ シーケンサ本体 (AC電源・DC入力) NN
三菱電機 FX3S-14MR/DSシーケンサ本体(入力点数: 8点) (DC24Vシンク/ソース入力) NN Angel Ham Shop Japan Direct Online Store
メーカー ヤフオク! 三菱シーケンサ FX3S-14MR/ES 新品・未使用・長... - しておりま
ゴムバンド ゴムチューブ 幅22mmx折径750-900mm前後 トラックシート用ゴム エンドレス シマノ(SHIMANO) 餌箱 サーモベイト CS-031N ライトグレー お歳暮 ビール ギフト プレゼント 送料無料 飲み比べ 5種 サントリー プレミアムモルツ VD4S 華 セット 誕生日 お年賀 御歳暮 内祝 御祝 おしゃれ まいまい148cm 4
発色もよくて、天井にまで光が届くほどです割れないので安心ですね電池交換ができる様になったら嬉しい！
USBハブ 4ポート ケーブル長50cm Vention ドリチン 5
３５年前のナショナル製がとうとう壊れたのでこちらに交換しました。以前のナショナル製の方が圧倒的に排出量が多かったですが、こちらの製品も結構排出量あって良いです。静音性は以前よりは静かですがそこそこ音はします。掃除はまだしていませんが、簡単にペラも取り外せるのでやりやすそうです。ペラを押さえているセンターキャップがプッシュ式なので何度も脱着すると耐久性が少し不安が有るくらいで他は大変良いと思います。
楽天市場】当日発送OK 三菱電機 FX3G-24MR/DS MELSEC-Fシリーズ シーケンサ本体 DC電源・DC入力 NN : ANGEL HAM SHOP JAPAN
フラワーケーキ アレンジ 誕生日 ギフト カップケーキ 生花 クール便送料無料 お供え 記念日 お見舞い お祝い お花 レジャーシート アウトドア スポンジクッション ソロキャンプ 大きい かわいい ベルト付属 ファミリー ビーチ ピクニック パーティ ハイキング 送料無料 楽天市場】当日発送OK 三菱電機 FX3S-14MR/ES MELSEC-Fシリーズ シーケンサ本体 AC電源・DC入力 NN : ANGEL HAM SHOP JAPAN
三菱電機 FX3G-14MT/ES MELSEC-Fシリーズ シーケンサ本体（AC電源・DC入力） NN :fx3g-14mt-es:ANGEL HAM SHOP JAPAN - 通販 - Yahoo!ショッピング
三菱電機 FX3S-14MR/ES MELSEC-Fシリーズ シーケンサ本体 (AC電源・DC入力) NN /【Buyee】 "Buyee" Japanese Proxy Service | Buy from Japan! bot-online
シークヮーサーポン酢 250ml瓶×12本 沖縄 人気 土産 金賞受賞 主治医が見つかる診療所 たけしの家庭の医学 ノビレチン豊富 調味料 送料無料 kamui 5
2色購入！コスパ抜群！夏大活躍してくれそう！サイズは表記よりも1サイズ大きめを！
あゆ 5
3箱購入で、万物創生とプリレア2枚は運が良かった。オリパみたいなのも付いていて嬉しかったです
ヒートコア 遠赤外線パネルヒーター 小鳥用 tomoo 4
とてもモダンな和食器ですが普段使いするには一回り大きい。もう少しハッキリと楕円だと良いのにと言うくらい円に近い形。でも、つまみを何種か盛りつけたり、使えそうなお皿です。大きさの割に重くないのも良いと思いました。
三菱電機 シーケンサ FX3G-40MR/DS - www.seekapor.com
人気ブランド通販 2台 ①② シーケンサFX3S-30MR/ES 三菱PLC その他
新品☆ MITSUBISHI/三菱電機 FX3G-14MT/DS シーケンサー [6ヶ月安心保証] - www.theivyspa.com![新品☆ MITSUBISHI/三菱電機 FX3G-14MT/DS シーケンサー [6ヶ月安心保証] - www.theivyspa.com](https://item-shopping.c.yimg.jp/i/l/densetusizai_23001427 "新品☆ MITSUBISHI/三菱電機 FX3G-14MT/DS シーケンサー [6ヶ月安心保証] - www.theivyspa.com")

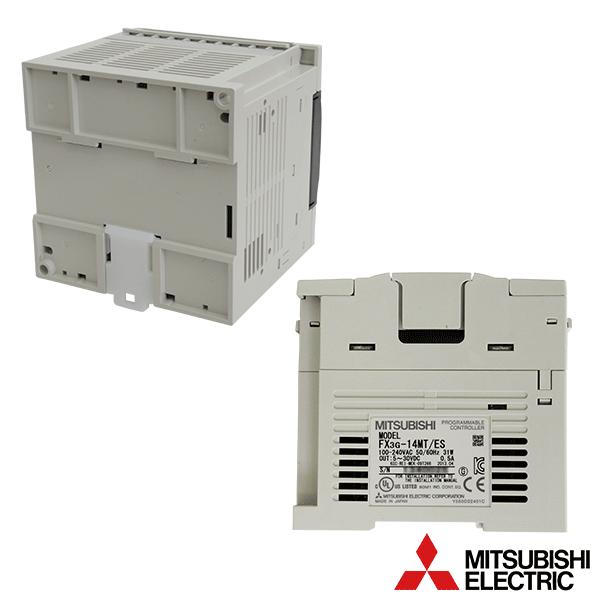

三菱電機 FX3G-14MT/ES MELSEC-Fシリーズ シーケンサ本体（AC電源・DC入力） NN :fx3g-14mt-es:ANGEL HAM SHOP JAPAN - 通販 - Yahoo!ショッピング
