  5. 三菱電機 FX3S-30MT DS シーケンサ本体 (入力点数: 16点) (DC24V シンク ソース入力) (出力点数: 14点) (トランジスタ シンク出力) (電源電圧: DC24V) NN
新作通販 新品登場 三菱電機 FX3S-30MT DS シーケンサ本体 入力点数: 16点 DC24V シンク ソース入力 出力点数: 14点 トランジスタ シンク出力 電源電圧: NN uneuneune.com uneuneune.com

三菱電機 FX3S-30MT DS シーケンサ本体 (入力点数: 16点) (DC24V シンク ソース入力) (出力点数: 14点) (トランジスタ シンク出力) (電源電圧: DC24V) NN

18238円

三菱電機 FX3S-30MT DS シーケンサ本体 (入力点数: 16点) (DC24V シンク ソース入力) (出力点数: 14点) (トランジスタ シンク出力) (電源電圧: DC24V) NN

●制御規模:10〜30点(基本ユニット:10/14/20/30点)
●FX1Sとの互換性を保ちながら、FX3シリーズの性能を搭載
●アナログやEthernet、MODBUS(R)などが接続可能
●FX3S-30M/ES(S)-2ADは、アナログ入力(電圧入力)を2点内蔵

こちらの商品は当ショップが送料をご負担いたします。(沖縄県、離島を除く)





仕様概要
形名 FX3S-30MT/DS
電源 DC24V
入力 16点
DC24V シンク/ソース
出力 14点
トランジスタ ソース
カテゴリ シーケンサ本体
品名 FX3Sシリーズ
性能仕様 演算制御方式 ストアードプログラム繰返し演算方式、割込み命令あり
入出力制御方式 一括処理方式(END命令実行時)、入出力リフレッシュ命令,パルスキャッチ機能あり
プログラム言語 リレーシンボル方式+ステップラダー方式(SFC表現可)
プログラムメモリ 最大メモリ容量 16000ステップ コメント,ファイルレジスタを含め16000ステップ
内蔵メモリ容量・形式 16000ステップEEPROM(メモリバックアップ不要)
メモリカセット(メモリボード) FX3G-EEPROM-32L接続可能(32000ステップEEPROM)
FX3Sシリーズは、16000ステップまで使用可(プログラム容量は4000ステップ)
RUN中書込み機能 あり(シーケンサRUN中にプログラムの変更可)
保護機能 キーワード保護機能/カスタマーキーワード機能あり
リアルタイムクロック 時計機能 内蔵
1980〜2079年(うるう年補正あり)西暦2桁/4桁切換可,月差±45秒(25℃)
※時計機能についてのご注意
内蔵されている時計の現在時刻は大容量コンデンサ(内蔵)でバックアップされています。
大容量コンデンサ(内蔵)は、通電時間30分で満充電となり、10日間現在値を保持します。
命令の種類 基本命令 ・シーケンス命令:29個
・ステップラダー命令:2個
応用命令 応用命令:116種
演算処理速度 基本命令 0.21μs/命令
応用命令 0.5μs〜数100μs/命令
入出力点数 入力点数 16点以下(増設不可)
出力点数 14点以下(増設不可)
合計点数 30点以下(増設不可)
定数 10進数(K) 16ビット:-32,768〜+32,767
32ビット:-2,147,483,648〜+2,147,483,647
16進数(H) 16ビット:0〜FFFF
32ビット:0〜FFFFFFFF
実数(E) 32ビット:-1.0×2128〜-1.0×2-126,0,1.0×2-126〜1.0×2128
小数点表現と指数表現が可能
電源仕様 定格電圧 [AC電源タイプ]
AC100〜240V
[DC電源タイプ]
DC24V
電圧許容範囲 [AC電源タイプ]
AC85〜264V
[DC電源タイプ]
DC20.4〜26.4V
定格周波数 [AC電源タイプ]
50/60Hz
許容瞬時停電時間 [AC電源タイプ]
10ms以下の瞬時停電に対し動作を継続します。
[DC電源タイプ]
5ms以下の瞬時停電に対し動作を継続します。
電源ヒューズ [AC電源タイプ]
250V 1A
[DC電源タイプ]
250V 1.6A
突入電流 [AC電源タイプ]
最大15A 5ms以下/AC100V,最大28A 5ms以下/AC200V
[DC電源タイプ]
最大20A 1ms以下/DC24V
消費電力 [AC電源タイプ]
FX3S-10M/E:19W
FX3S-14M/E:19W
FX3S-20M/E:20W
FX3S-30M/E:21W
基本ユニットに接続できる最大の構成のばあいで、DC24Vサービス電源をすべて使用した時の値です。
また、入力電流分(1点あたり7mAまたは5mA)も含みます。
[DC電源タイプ]
FX3S-10M/D:6W
FX3S-14M/D:6.5W
FX3S-20M/D:7W
FX3S-30M/D:8.5W
基本ユニットに接続できる最大の構成のばあいです。また、入力電流分(1点あたり7mAまたは5mA)も含みます。
DC24Vサービス電源 [AC電源タイプ]
400mA
入力仕様 入力点数 FX3S-10M:6点
FX3S-14M:8点
FX3S-20M:12点
FX3S-30M:16点
入力接続形状 固定式端子台(M3ネジ)
入力形式 シンク/ソース
入力信号電圧 [AC電源タイプ]
DC24V ±10%
[DC電源タイプ]
DC20.4〜26.4V
入力信号形式 無電圧接点入力
シンク入力時:NPNオープンコレクタトランジスタ
ソース入力時:PNPオープンコレクタトランジスタ
入力回路絶縁 ホトカプラ絶縁
入力動作表示 ホトカプラ駆動時パネルのLED点灯

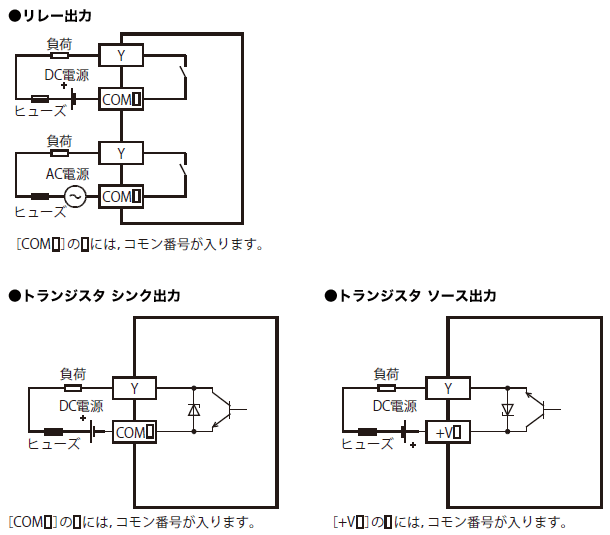

出力仕様 出力点数 FX3S-10M:4点
FX3S-14M:6点
FX3S-20M:8点
FX3S-30M:14点
出力接続形状 固定式端子台(M3ネジ)
出力種別/形式 [FX3S-MR/S]
リレー出力
[FX3S-MT/S]
トランジスタ/シンク出力
[FX3S-MT/SS]
トランジスタ/ソース出力
外部電源 [リレー出力タイプ]
DC30V以下、AC240V以下
(CE,UL,cUL規格対応外の時は、AC250V以下)
[トランジスタ出力タイプ]
DC5〜30V
最大負荷 抵抗負荷 [リレー出力タイプ]
2A/1点
コモンあたりの合計負荷電流は下記としてください。
出力1点/1コモン:2A以下
出力4点/1コモン:8A以下
[トランジスタ出力タイプ]
0.5A/1点
コモンあたりの合計負荷電流は下記としてください。
出力1点/コモン:0.5A以下
出力4点/コモン:0.8A以下
誘導性負荷 [リレー出力タイプ]
80VA
(UL,cUL規格対応時は、AC120V,240V)
[トランジスタ出力タイプ]
12W/DC24V
コモンあたりの合計負荷は下記としてください。
出力1点/コモン:12W以下/DC24V
出力4点/コモン:19.2W以下/DC24V
最小負荷 [リレー出力タイプ]
DC5V 2mA(参考値)
開路もれ電流 [トランジスタ出力タイプ]
0.1mA以下/DC30V
ON電圧 [トランジスタ出力タイプ]
1.5V以下
回路絶縁 [リレー出力タイプ]
機械的絶縁
[トランジスタ出力タイプ]
ホトカプラ絶縁
出力動作表示 [リレー出力タイプ]
リレーコイル通電時パネル面のLED点灯
[トランジスタ出力タイプ]
ホトカプラ駆動時パネル面のLED点灯
