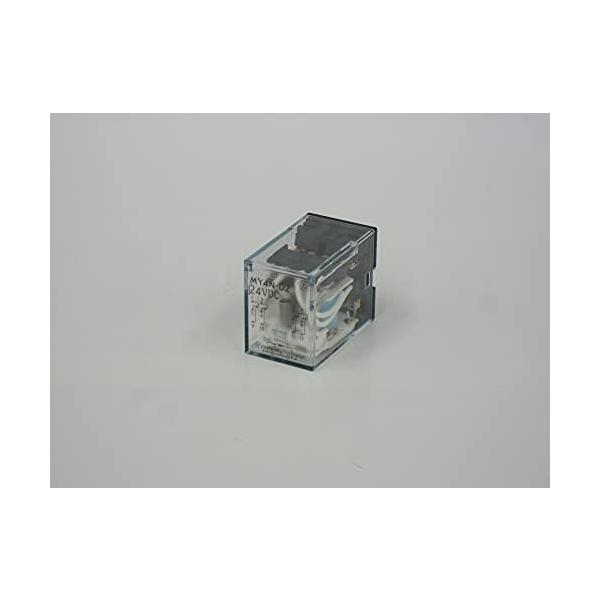

オムロン(OMRON) MY4ZN-D2 DC24V ミニパワーリレー NN
642円
オムロン(OMRON) MY4ZN-D2 DC24V ミニパワーリレー NN
商品分類 単安定
動作表示灯・ダイオード内蔵形(ツイン接点)
コイル定格 DC24V 36.3mA
コイル抵抗 662Ω
動作電圧（セット電圧） 80%以下
復帰電圧（リセット電圧） 10%以上
最大許容電圧 定格電圧の110%
消費電力(単安定) 0.9W
動作表示 LED
コイルサージ吸収機能 ダイオード
接点構成 4c
接触機構 ツイン
接点材質 接点材質(母材): Ag合金
接点材質(表面処理): AgAuクラッド
接点定格負荷 AC220V 3A （抵抗負荷(cosφ=1)）
AC220V 0.8A （誘導負荷(cosφ=0.4)）
DC24V 3A （抵抗負荷）
DC24V 1.5A （誘導負荷(L/R=7ms)）
最大開閉電圧 AC250V （抵抗負荷(cosφ=1)）
AC250V （誘導負荷(cosφ=0.4)）
DC125V （抵抗負荷）
DC125V （誘導負荷(L/R=7ms)）
最大開閉電流 AC: 3A （抵抗負荷(cosφ=1)）
AC: 3A （誘導負荷(cosφ=0.4)）
DC: 3A （抵抗負荷）
DC: 3A （誘導負荷(L/R=7ms)）
▼ [動画]PYF→PYFZへリニューアル ▼
視聴ページへ(外部サイト)
定格
| 商品分類 |
単安定
動作表示灯・ダイオード内蔵形(ツイン接点) |
| コイル定格 |
DC24V 36.3mA |
| コイル抵抗 |
662Ω |
| 動作電圧（セット電圧） |
80%以下 |
| 復帰電圧（リセット電圧） |
10%以上 |
| 最大許容電圧 |
定格電圧の110% |
| 消費電力(単安定) |
0.9W |
| 動作表示 |
LED |
| コイルサージ吸収機能 |
ダイオード |
| 接点構成 |
4c |
| 接触機構 |
ツイン |
| 接点材質 |
接点材質(母材): Ag合金
接点材質(表面処理): AgAuクラッド |
| 接点定格負荷 |
AC220V 3A （抵抗負荷(cosφ=1)）
AC220V 0.8A （誘導負荷(cosφ=0.4)）
DC24V 3A （抵抗負荷）
DC24V 1.5A （誘導負荷(L/R=7ms)） |
| 最大開閉電圧 |
AC250V （抵抗負荷(cosφ=1)）
AC250V （誘導負荷(cosφ=0.4)）
DC125V （抵抗負荷）
DC125V （誘導負荷(L/R=7ms)） |
| 最大開閉電流 |
AC: 3A （抵抗負荷(cosφ=1)）
AC: 3A （誘導負荷(cosφ=0.4)）
DC: 3A （抵抗負荷）
DC: 3A （誘導負荷(L/R=7ms)） |
| 最大開閉容量 |
AC: 660VA （抵抗負荷(cosφ=1)）
AC: 176VA （誘導負荷(cosφ=0.4)） |
| 故障率 |
DC1V 100μA(P水準、参考値) |
| 周囲温度範囲 |
使用時: -55〜60℃
（ただし、氷結、結露しないこと） |
| 周囲湿度範囲 |
使用時: 5〜85% RH
（ただし、氷結、結露しないこと） 性能
| 接触抵抗 |
50mΩ以下、DC5V 1A通電の電圧降下法による |
| 動作時間 |
20ms以下 |
| 復帰時間 |
20ms以下 |
| 最大開閉頻度（機械的） |
18000回/h |
| 最大開閉頻度（電気的） |
1800回/h |
| 絶縁抵抗 |
コイルと接点間: 100MΩ以上 （DC500V絶縁抵抗計にて）
異極接点間: 100MΩ以上 （DC500V絶縁抵抗計にて）
同極接点間: 100MΩ以上 （DC500V絶縁抵抗計にて） |
| 耐電圧 |
コイルと接点間: AC2000V 50/60Hz 1min （リーク電流3mA 50/60Hz 1min）
異極接点間: AC2000V 50/60Hz 1min （リーク電流3mA 50/60Hz 1min）
同極接点間: AC1000V 50/60Hz 1min （リーク電流3mA 50/60Hz 1min） |
| 耐振動（耐久） |
10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向 2h （可変振動を各方向に2時間加えた後、構造・特性に異常のないこと） |
| 耐振動（誤動作） |
10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向 |
| 耐衝撃（耐久） |
1000m/s**2 各方向 3回 （衝撃を各方向に3回加えた後に、構造・特性に異常のないこと） |
| 耐衝撃（誤動作） |
200m/s**2 （衝撃を各方向に3回加え1ms以上の接点開離がないこと） |
| 耐久性（機械的） |
2000万回以上 |
| 耐久性（電気的） |
10万回以上 |
| 保護構造 |
閉鎖型(ケース入り) |
| 適用規格（UL） |
規格番号: UL508
ファイルNo.: E41515 |
| 適用規格（CSA） |
規格番号: C22.2 No.0, No.14
ファイルNo.: LR31928 |
| 適用規格（VDE） |
112467UG |
| 適用規格（LR） |
98/10014 |
| 端子構造 |
プラグイン端子 |
| 質量 |
約35g
